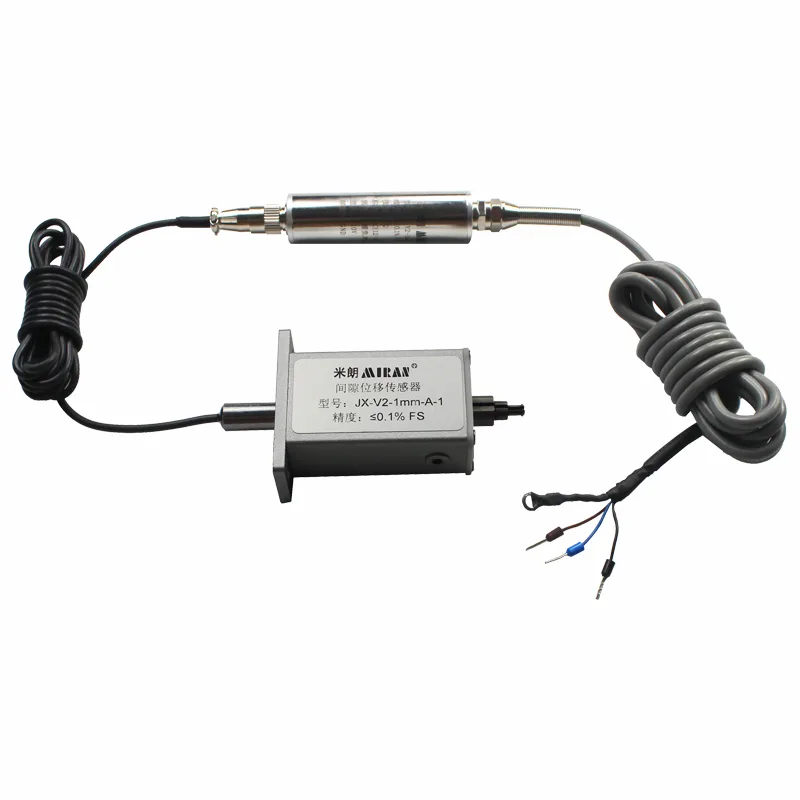

间隙传感器
间隙传感器 · 米朗科技 MIRAN · 可特殊定制

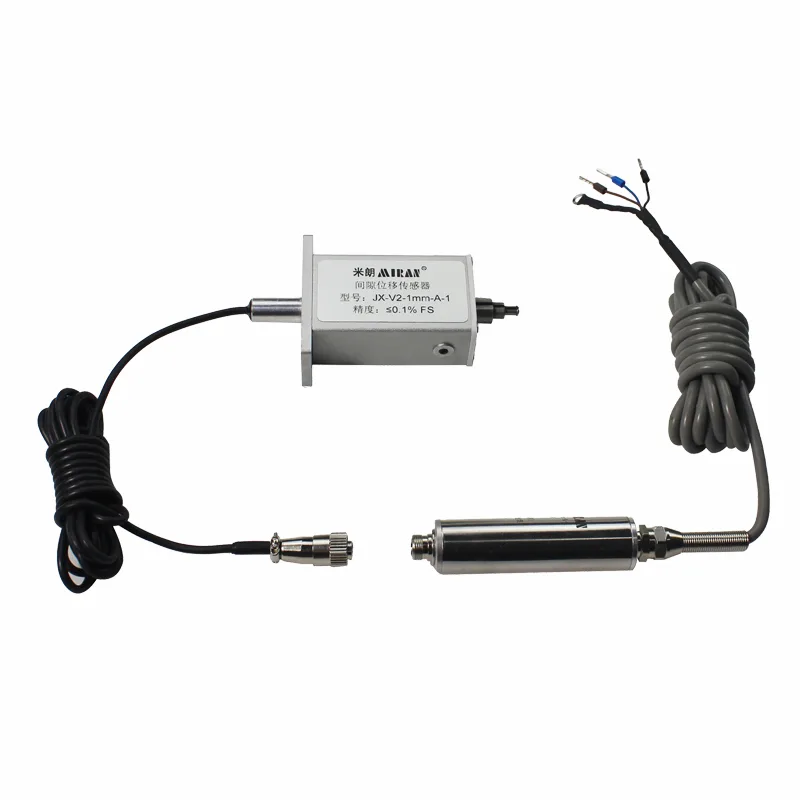

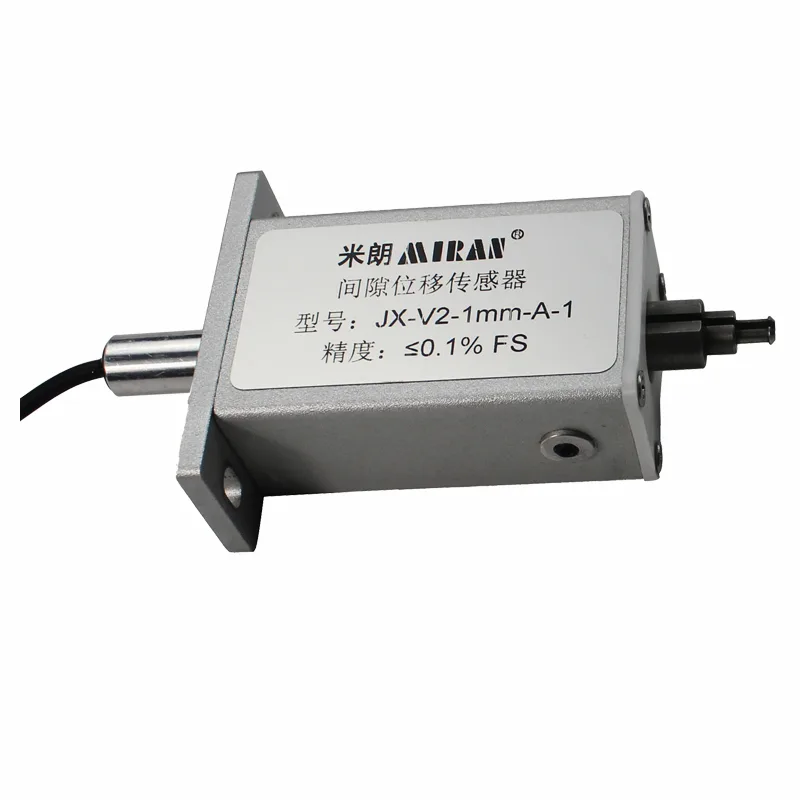

产品多角度展示
详情介绍
间隙传感器概述：
米朗科技间隙传感器可以测量两个物体之间的间隙或距离。它的原理是利用差动变压器式位移传感器（LVDT）原理，通过测量铁芯在线圈中位置变化来确定两个物体之间的间隙或距离。
间隙传感器特点：测量范围大，分辨率高，重复性好，内置线圈无滑动触点，使用寿命长，外配变送器可输出信号 4-20mA，0-5V、0-10V、±5V、±10V、RS485。
间隙传感器技术参数：
测头技术参数：
| 测量范围 | ±500um、±1mm |
| 机械行程 | 2.5mm |
| 测力 | 0.6N±25% |
| 分辨率 | 0.1um |
| 采样频率 | 3K/秒 |
| 调零范围 | ±30um可调 |
| 热飘移 | 0.25/10℃/（um/℃） |
| 工作温度 | -10℃～+60℃ |
| 储存温度 | -20℃～+100℃ |
变送器技术参数：
| 供电电源 | +12～30V DC |
| 工作电流 | 电压输出型 电流 ＜10mA |
| 二线4～20mA电流输出型 电流4～25mA | |
| RS485输出型 电流15～40mA | |
| 动态特性 | 50Hz |
| 耐受冲击 | 250g/11毫秒 |
| 振动允限 | 10g/2KHZ |
| 激励电压 | 3Vrms |
| 激励频率 | 5KHz（四线制2.5KHz） |
| 温度系数 | 零点≤0.01%/℃ |
| 灵敏度 | ≤0.025%/℃ |
| 工作温度 | -25℃～+85℃ |
| 储存温度 | -20℃～+100℃ |

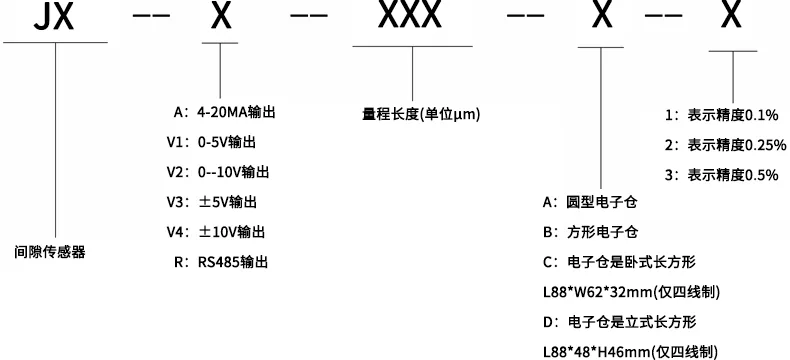

选型指导：
接线方式：
测头四线制信号输出 电缆线颜色定义：
红色---线圈初级+
黑色---线圈初级-
绿色---线圈次级+
白色---线圈次级-
变送器外配变送器接线定义说明：
直流稳压电源输出电压值必须在规定的使用范围内
1.电流信号输出 电缆线颜色定义：
棕色----供电电源（+） 电流输入（+）
蓝色----供电电源（-） 电流输出（-）
2.电压信号输出 电缆线颜色定义：
棕色---- 供电电源（+）
蓝色---- 电压输出（+）
黑色---- 供电电源（-）信号输出（-）
3.数字RS-485信号输出 电缆线颜色定义：
棕色---供电电源（+）
黑色---供电电源（-）
蓝色---信号A
白色---信号B
