双输出型磁感应多圈角度传感器
双输出型磁感应多圈角度传感器 · 米朗科技 MIRAN · 可特殊定制

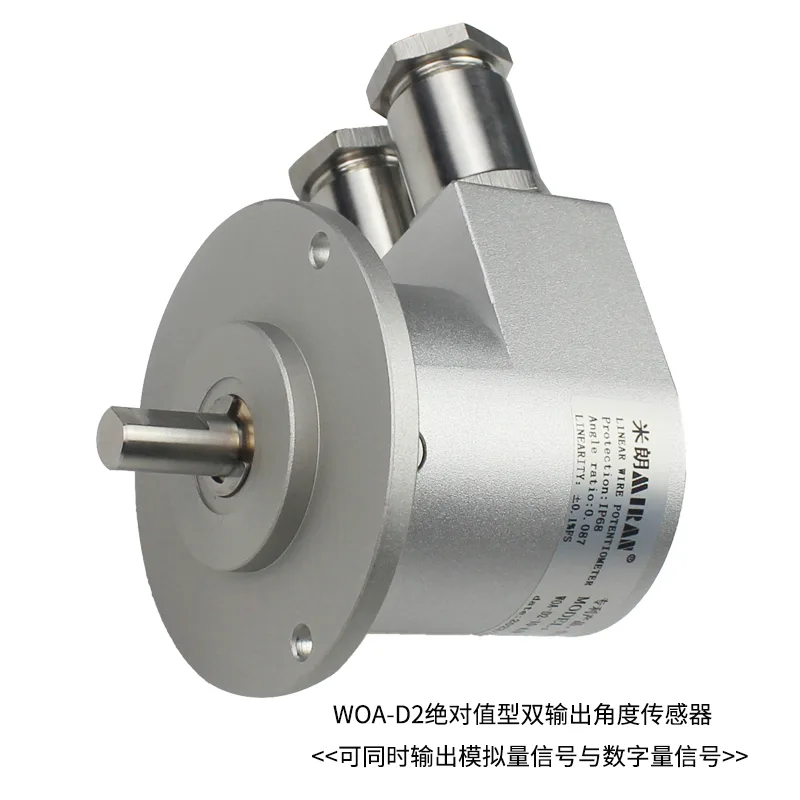

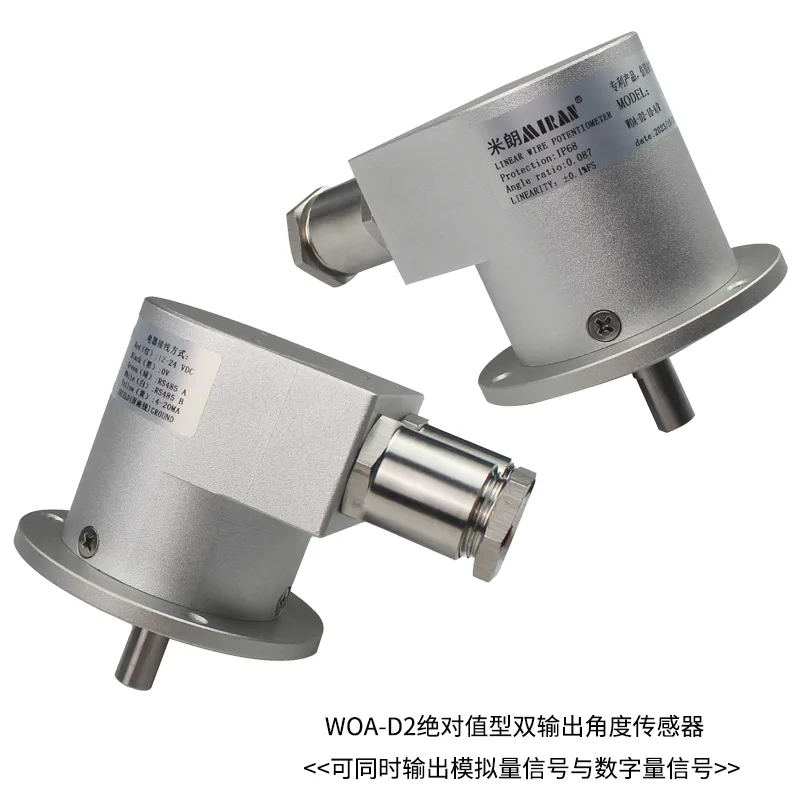

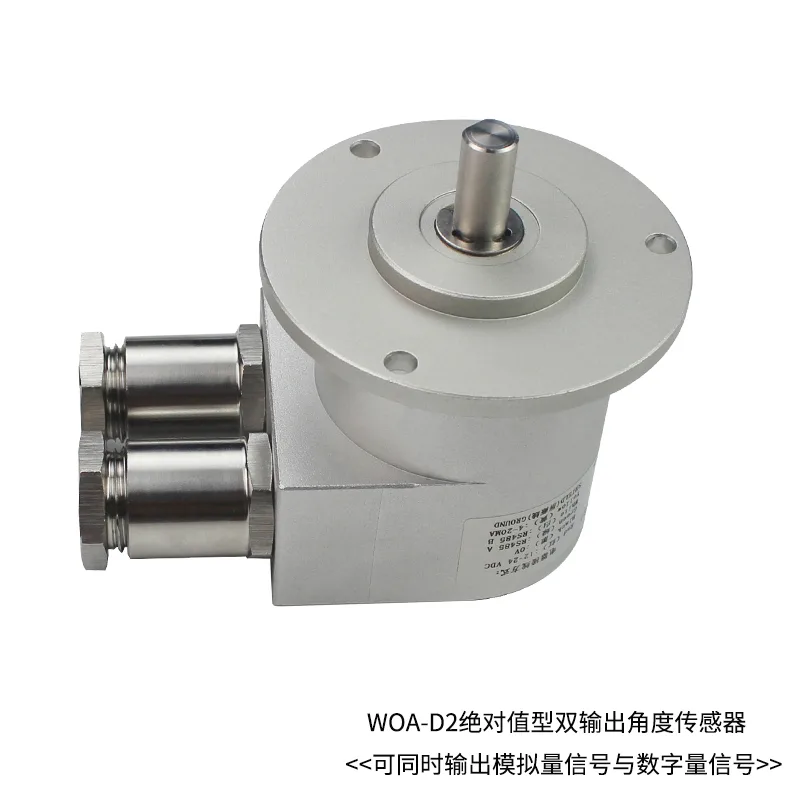

产品多角度展示
详情介绍
一、WOA-D2双输出型磁感应多圈角度传感器概述：
WOA-D2系列磁感应编码器为测量电机旋转位置的内部非接触式绝对 值编码器，产品为米朗科技自主研发的磁感应多圈传感器，并加入信号调理及算法，计算绝对角度，可同时输出模拟量信号与数字量信号。
二、WOA-D2双输出型磁感应多圈角度传感器特性：
● 信号输出：RS485半双工通信，4-20mA，0-5V，0-10V
● 支持（max）转速600rmp
● 体积小
● 抗污染能力强
● 绝对 值输出，数据掉电记忆
三、WOA-D2双输出型磁感应多圈角度传感器应用领域：
● 伺服控制系统
● 机器手臂
● 位置测量
● 工业自动化控制
● 直流电机
四、WOA-D2双输出型磁感应多圈角度传感器技术规格：
| 技术规格 | 内容 | |
| 模拟输出 | 数字输出 | |
| 输出信号 | 0～5V/0～10V/4～20mA | RS485，SSI |
| 电源电压 | +12～24VDC | +12～24VDC |
| 分辨率 | 16位 | 单圈12位 |
| 可标定圈数范围 | 1～4080圈（模拟量输出建议40圈以内） | |
| 线性精度 | ≤0.05%F.S. | |
| 防雷击 | 有（国标） | |
| 防静电 | 有（国标） | |
| 防护等级 | IP68 | |
| 旋转方向 | 顺时针/逆时针 | |
| 允许旋转速度 | ≤600rpm | |
| 响应频率 | 100Hz | |
| 工作环境温度 | -10℃～60℃ （低温状态下，需保持无结晶状态） |
注：①模拟量输出选择较大圈数后，分辨率也会随之变差。
②电源打开后因内部电路的初期化，请在上电50msec后，再输入命令。每次断电与上电保持间隔大于10秒。

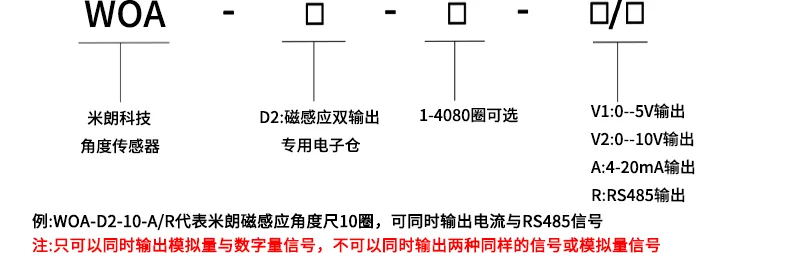

五、WOA-D2双输出型磁感应多圈角度传感器选型：
六、WOA-D2双输出型磁感应多圈角度传感器接线方式：
| 接线颜色 | 功能说明 | 备注 |
| 红色 | 电源正VCC | +12V～24VDC |
| 黑色 | 电源负GND | 0V |
| 绿色 | RS485-A/OUT+ | 信号输出 |
| 白色 | RS485-B/OUT- | 信号输出 |
| 黄色 | 4-20mA/0-5V/0-10V | 模拟量信号输出 |
| 屏蔽层 | 接外壳 | 接地 |

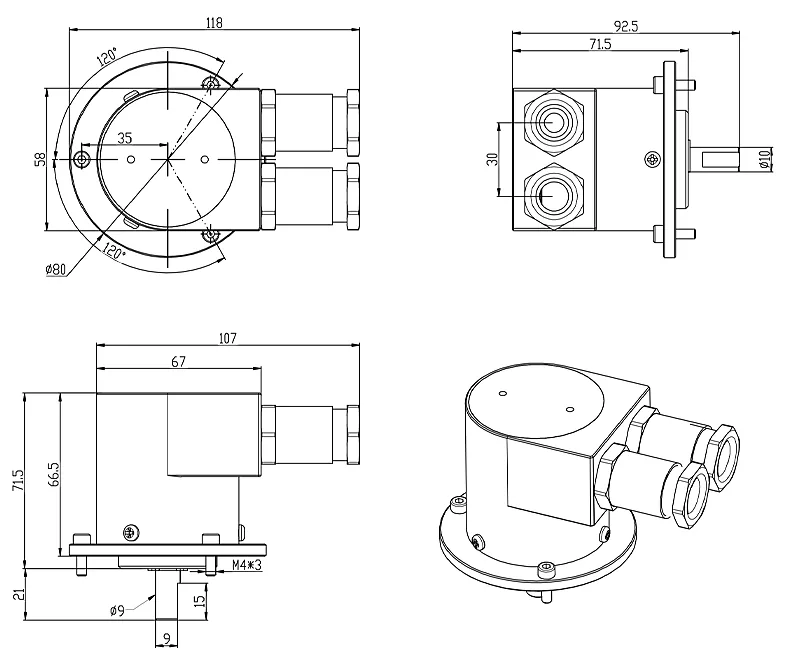

七、WOA-D2双输出型磁感应多圈角度传感器安装尺寸：
