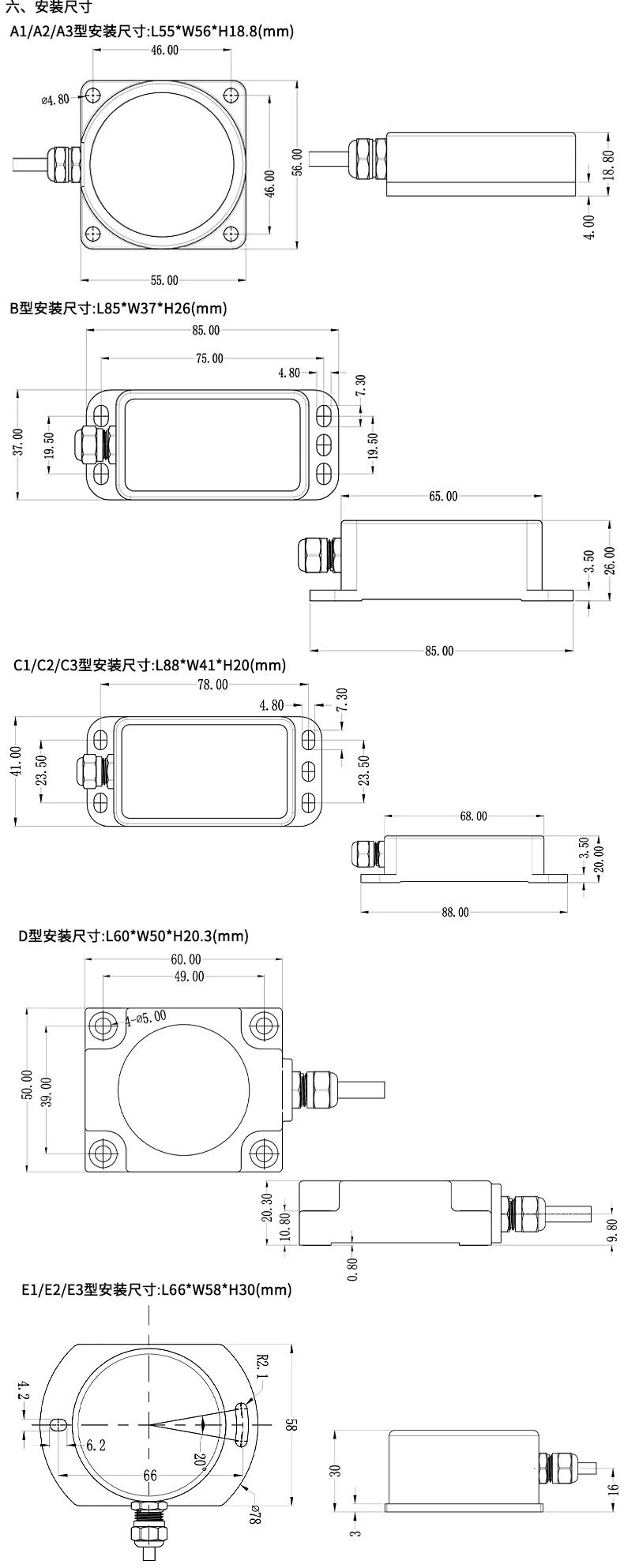

倾角传感器C型尺寸88*41*20mm
倾角传感器C型尺寸88*41*20mm · 米朗科技 MIRAN · 可特殊定制

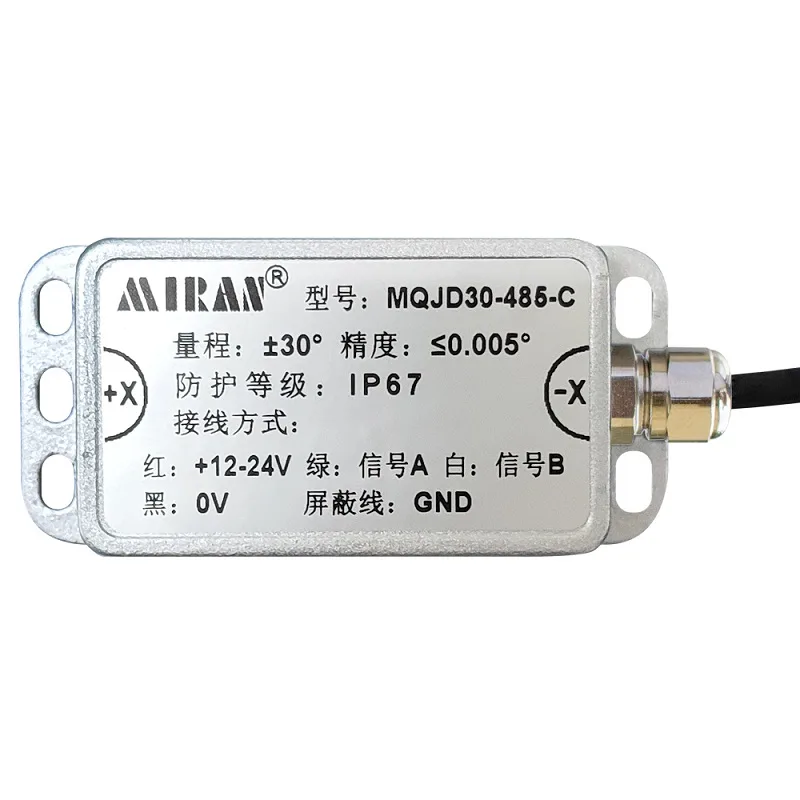

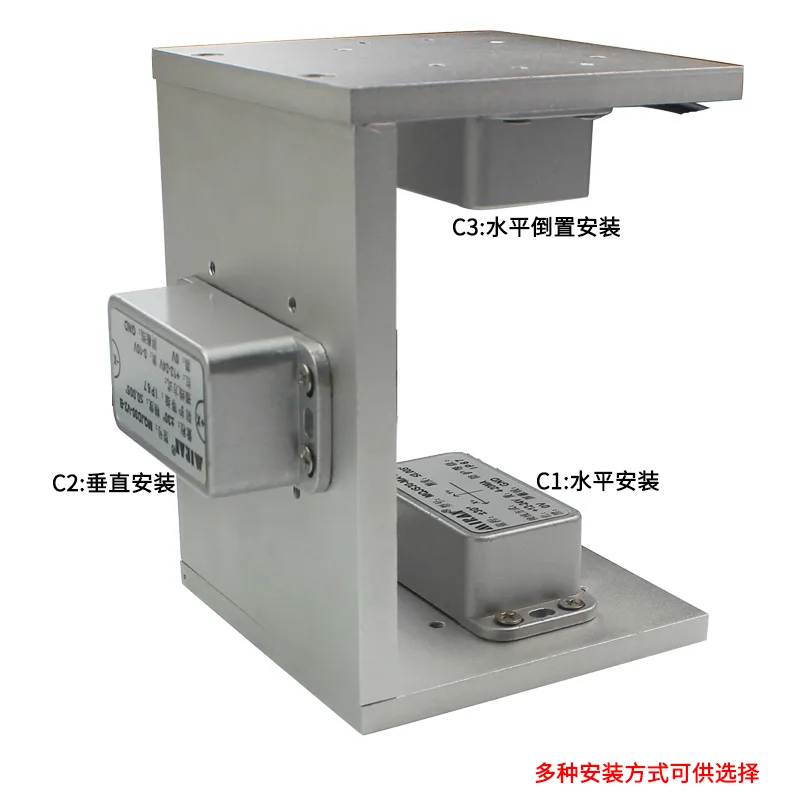

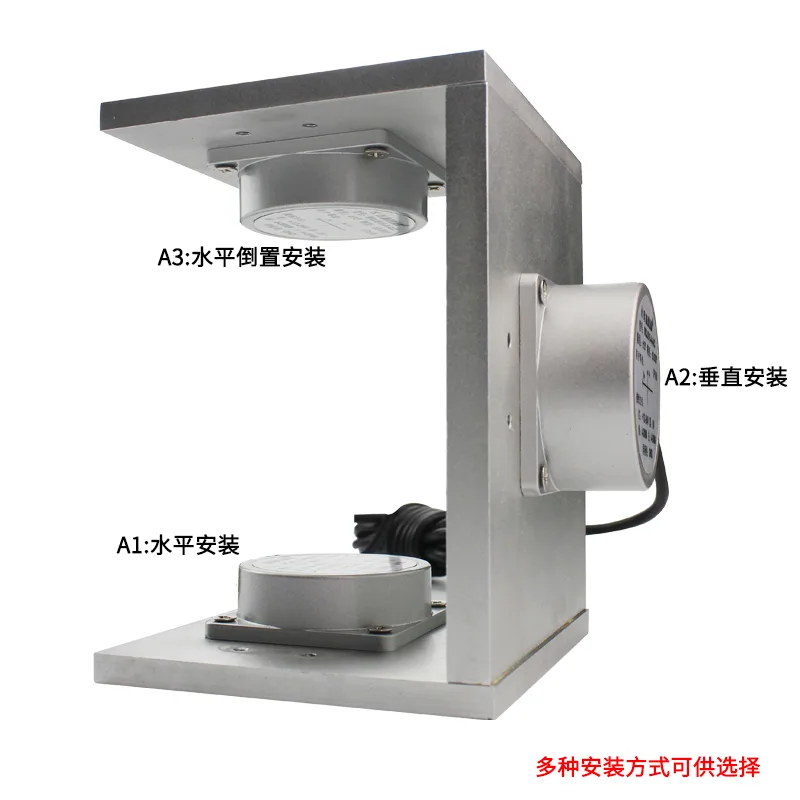

产品多角度展示
详情介绍
一、产品介绍
MQJD系列是米朗科技公司推出的高精度单轴与双轴倾角传感器，分辨率可达0.01°，传感器内部采用高分辨力差分数模转换器，产品使用高精度的3D-MEMS测量芯片，内置自动温度补偿和滤波算法，很大程度减小了因环境变化引起的误差。 为使产品在高低温环境中有优良的性能， 特对产品在-40～+85℃范围内进行温度补偿，有效抑制由温度变化引起的角度数据偏移，确保测量数据的准确性，稳定性。
产品外壳采用锌合金压铸成型，机械强度高，温度膨胀系数小，密封性能高，安装方便、使用简单、体积小、抗外界电磁干扰、承受振动冲击能力强，是测量测绘，高层建筑，公路桥梁，工业自动化，工程机械等行业倾角测量的推荐选择。
倾角传感器检测标定设备（全自动高精度三轴转台）视频：（参数底部附两轴、三轴转台与无磁转台图片）
二、性能参数
| 测量轴 | 单轴 | 双轴 |
| 测量范围 | ±15°，±30°，±60°，±85° | ±30°，±60°，±85° |
| 线性精度 | 0-15°线性精度≤0.01°；15°-30°线性精度≤0.02°；30°-85°线性精度≤0.03° | |
| 分辨率 | 0.01° | |
| 零点温漂 | ±0.0007°/℃ | ±0.005°/℃ |
| 工作电流 | 18～45mA（24V） | |
| 输出信号 | 0-5V/0-10V/4-20mA/RS485 | |
| 供电电压 | +9～36VDC | |
| 工作温度 | -40～85℃ | |
| 储存温度 | -55～+100℃ | |
| 上电启动时间 | ＜1s | |
| 输出频率 | 5～10Hz | |
| 绝缘电阻 | ≥100兆欧 | |
| 抗冲击 | 2000g,0.5ms,3 次/轴 | |
| 抗震动 | 10grms、10～1000Hz | |
| 防护等级 | IP67/IP68 | |
| 外壳材质 | 锌合金/不锈钢 | |
| 安装 | 四颗M4螺丝 |
MQJD系列是米朗科技公司推出的高精度单轴与双轴倾角传感器，分辨力可达0.001°，全量程线性精度高达0.005°，传感器内部采用高分辨力差分数模转换器，产品使用高精度的3D-MEMS测量芯片，内置自动温度补偿和滤波算法，较大程度减小了因环境变化引起的误差。 为使产品在高低温环境中有优良的性能， 特对产品在-40～+85℃范围内进行温度补偿，有效抑制由温度变化引起的角度数据偏移，确保测量数据的准确性，稳定性。该倾角传感器C型尺寸88*41*20mm，可定制非标产品。

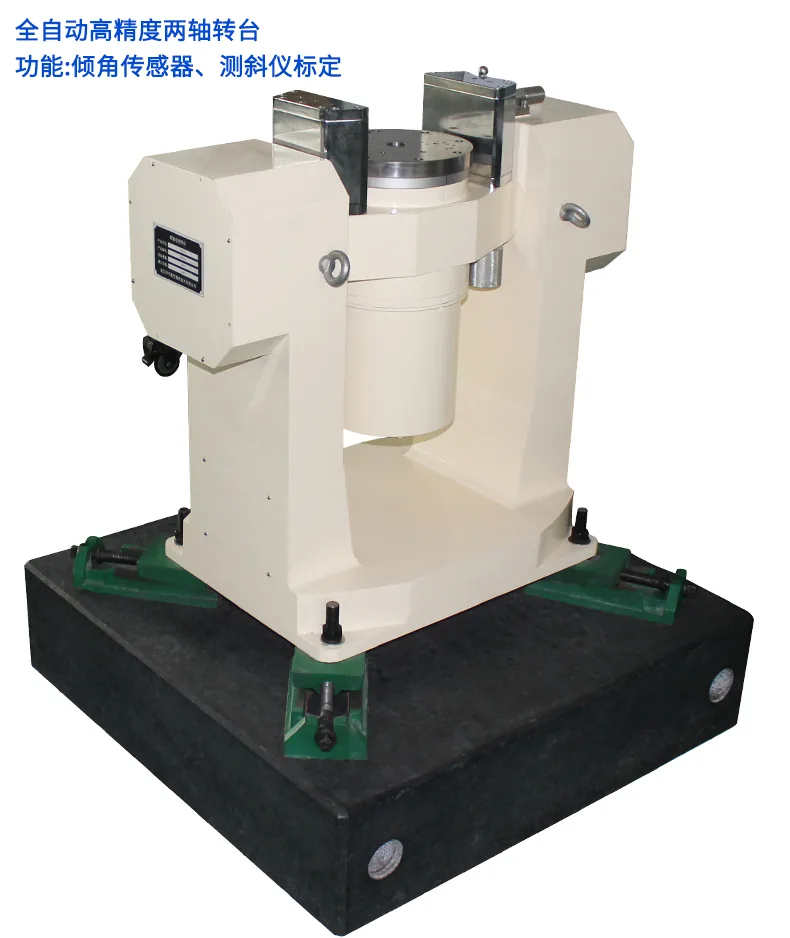

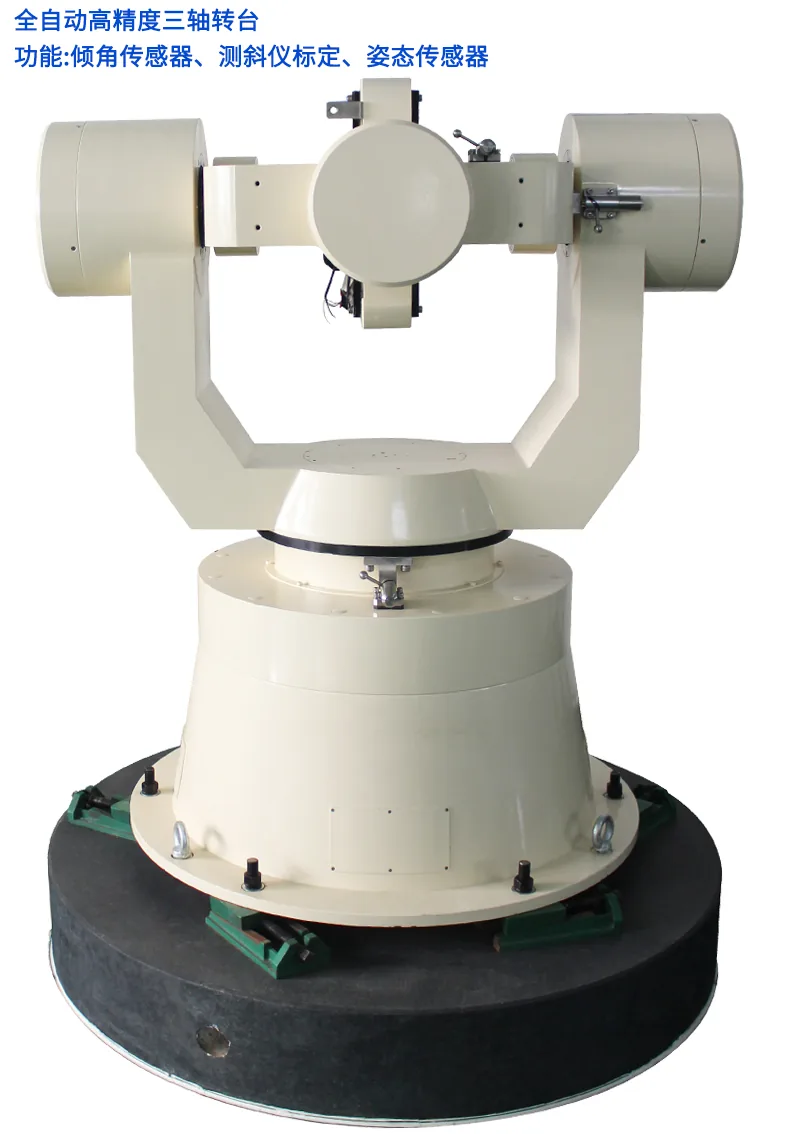

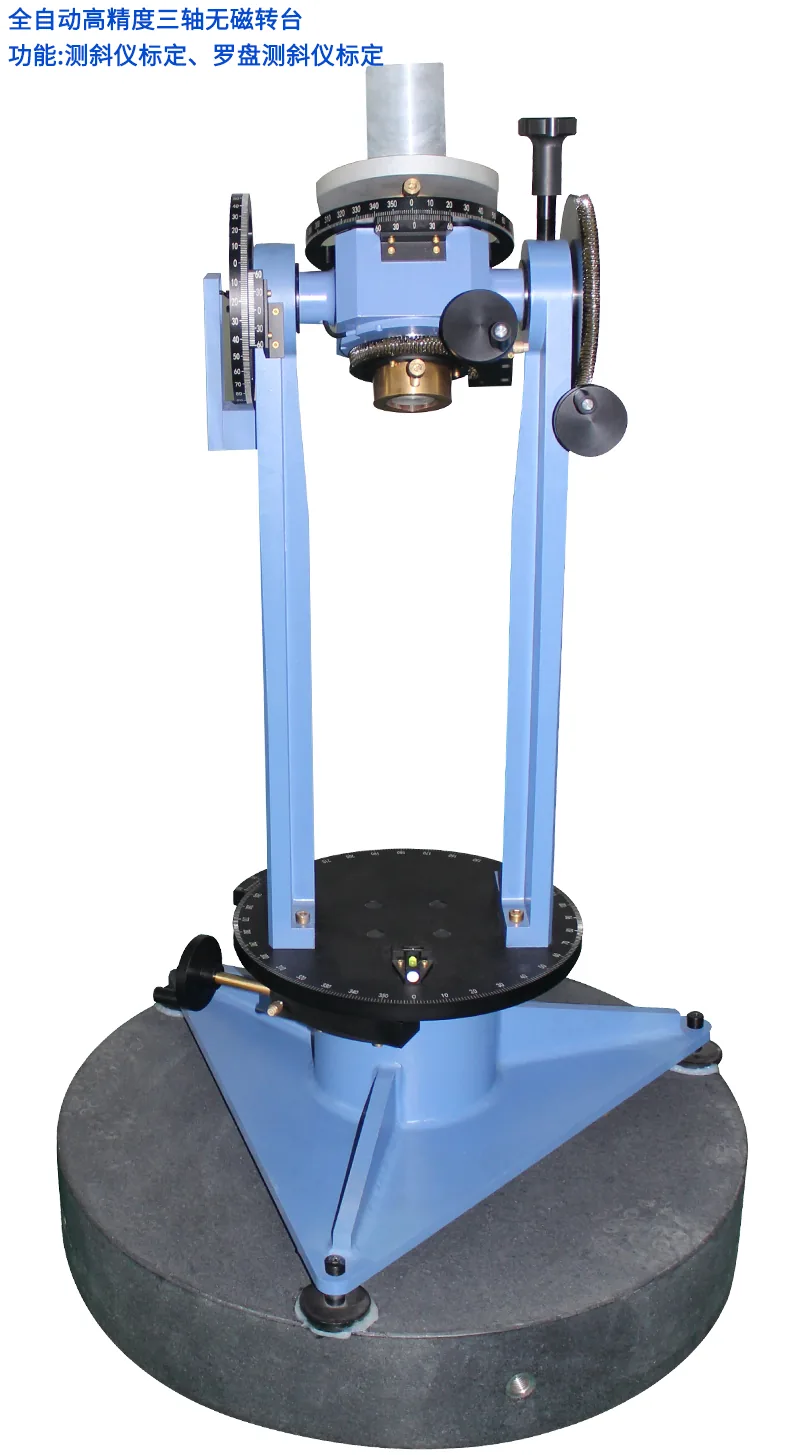

全自动高精度两轴、三轴转台与无磁转台图片：
