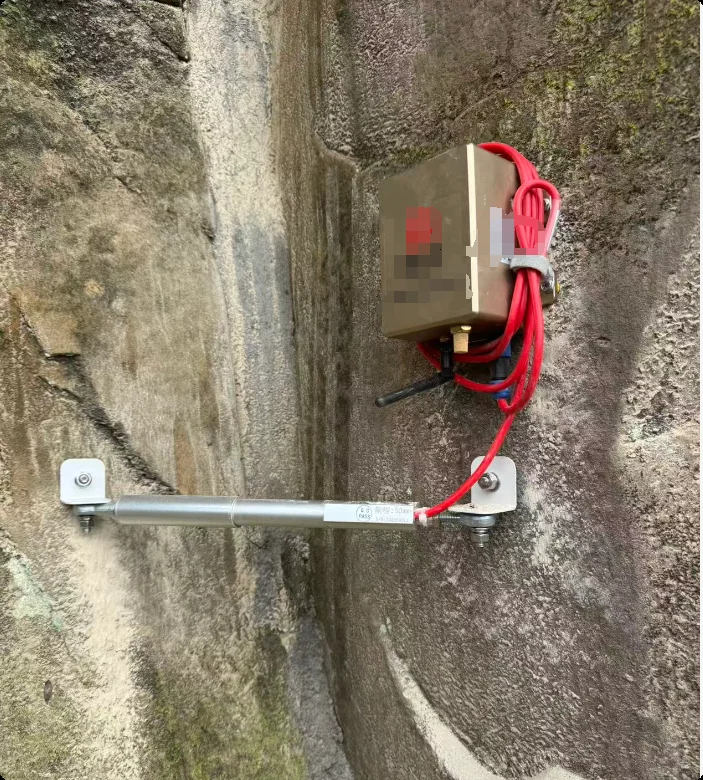

米朗振弦式传感器在山体测裂缝的应用

振弦式裂缝计通过将裂缝开合位移转化为钢弦张力变化，进而映射为振动频率信号，实现毫米级裂缝宽度的长期、 抗干扰监测。

位移转化：传感器两端锚固于裂缝两侧。当裂缝变宽时，内部滑动拉杆被拉伸，带动弹簧伸长，使金属振弦张力减小；反之，裂缝闭合则张力增大。

信号输出：电磁线圈激振振弦并测量其振动频率。由于张力与弹簧伸长成正比，位移的变化可通过测量 钢弦的振动频率变化来实现。

优势特点：直接输出频率信号，具有抗干扰能力强、受电参数影响小、零点漂移小、性能稳定可靠等特点，适合长期自动化监测。 典型应用场景

该传感器广泛应用于土木工程中结构表面或接缝微小开合变形的监测：

基础设施：大坝、桥梁、隧道、混凝土建筑、道路及厂房。

岩土工程：岩石、土体内的张拉缝监测，以及山体坡面变形、基础沉降监测。

其他领域：地铁隧道结构监测、地震对岩土工程影响评估等。

安装与使用要点

为确保测量准确，安装时需遵循规范：

安装方式：可采用焊接或锚固方式。焊接时需确保钢材表面平整干净；锚固时需植入膨胀螺丝并拧紧。

电缆布置：仪器电缆不得与交流电缆一同敷设，应尽量远离发动机、变压器等电气干扰源。

数据读取：安装后连接读数仪，记录初始频率值。若多次测试数据变化量在 1Hz 以内，可认为数据稳定。
